Горелку подбирают по тепловой мощности котла, а не по его марке: рабочий диапазон горелки должен включать паспортную мощность котла, а настройка выполняется по расходу топлива при пусконаладке. Котлу 700 кВт подходит газовая горелка с диапазоном, внутри которого лежит эта точка, например TBG 120 P (от 240 до 1200 киловатт по паспорту), а для котла 230 кВт достаточно TBG 35 (от 80 до 410). Ниже таблица подбора горелки Baltur по мощности, паспортные расходы и давления, порядок проверки из семи шагов и разбор устройства газовой горелки.
- По каким параметрам подбирают горелку под мощность котла
- Какая серия подойдёт под мощность котла: таблица подбора
- Какие диапазоны мощности у серий Baltur
- Какая горелка Baltur нужна котлу 700 кВт
- Что показывают паспорта: расход газа и давление
- Как устроена газовая горелка Baltur для котла отопления
- Что проверить, кроме мощности котла
- Частые вопросы
По каким параметрам подбирают горелку под мощность котла?
Подбор идёт от мощности котла к диапазону серии, дальше круг моделей сужается по семи признакам:
- Тепловая мощность котла. Берут паспортную мощность котла, а не расход газа из проекта: горелку настраивают именно на тепловую мощность.
- Место рабочей точки внутри диапазона серии. Она не должна упираться в границы: у нижней границы падает устойчивость факела, у верхней не остаётся запаса на колебания давления газа.
- Топливо: метан, сжиженный газ или дизельное топливо. Для метана и СНГ паспорт даёт разные расходы и разные минимальные давления.
- Давление газа в подводящей линии. Его сравнивают с минимальным и максимальным давлением для выбранной серии.
- Режим регулирования: одноступенчатый, двухступенчатый, двухступенчатый прогрессивный или модуляционный.
- Геометрия: присоединительный фланец, выступ головки горения и длина огневой трубы относительно топки котла.
- Электрика: напряжение питания, потребляемая мощность, тип автомата горения и необходимость частотного преобразователя.
Котлы Baltur делятся на настенные (серия TESIS) и промышленные (SINTESI, STEEL, KASKAD). На настенные ставят блочные горелки малой мощности, на промышленные берут серии TBG, TBG MC, BGN MC, GI MC, а из дизельных TBL P.
Какая серия подойдёт под мощность котла: таблица подбора
Строки таблицы показывают типовой выбор. Серии TBG MC и GI MC перекрывают широкий диапазон и встречаются на меньших мощностях, чем указано в строке.
| Мощность котла, кВт | Газовая горелка | Дизельная горелка | Газ / дизель |
|---|---|---|---|
| 16,6–45 | BTG 3 (16,6–42,7) | BTL (16,6–310) | Minicomist |
| 45–115 | BTG 12 (35–115), BTG P | BTL, BTL P (26–310) | Minicomist, Comist |
| 115–205 | BTG 15, BTG 20, BTG LX (60–205) | BTL P | Comist |
| 205–280 | BTG 28 (100–280), BTG P (16,3–280) | BTL P | Comist |
| 280–410 | TBG 35, TBG 35P (80–410) | TBL P (160–2600) | TBML |
| 410–600 | TBG 45 (100–450), TBG 60 (120–600) | TBL P | TBML |
| 600–1200 | TBG 120 P (240–1200) | TBL P | TBML |
| 1200–2100 | TBG 150 P, TBG 210 P (400–2100) | TBL P, GI DSPG | Comist |
| 2100–5100 | BGN MC (500–5100), TBG MC, GI MC | GI DSPG (1581–10500) | Comist |
| 5100–22000 | TBG MC (80–22000), GI MC (700–7000) | GI DSPG | — |
Серии с индексом MC идут на крупные котельные: котёл SINTESI комплектуют горелкой под его мощность.
Какие диапазоны мощности у серий Baltur?
Сводка по каталогу: газовые, дизельные и комбинированные линейки. У комбинированных серий в каталоге указан не диапазон мощности, а набор исполнений.
| Серия | Топливо | Диапазон мощности, кВт | Типовое применение |
|---|---|---|---|
| BTG | Газ | 16,6–280 | Котлы малой мощности, в том числе настенные |
| BTG P | Газ | 16,3–280 | Котлы малой и средней мощности |
| BTG LX | Газ | 60–205 | Котлы малой и средней мощности |
| TBG | Газ | 80–600 | Промышленные котлы, блочные горелки |
| TBG P | Газ | 80–2100 | Промышленные котлы |
| TBG MC | Газ | 80–22000 | Крупные водогрейные и паровые котлы |
| GI MC | Газ | 700–7000 | Крупные котельные |
| BGN MC | Газ | 500–5100 | Крупные котельные |
| BTL | Дизель | 16,6–310 | Котлы малой мощности |
| BTL P | Дизель | 26–310 | Котлы малой и средней мощности |
| TBL P | Дизель | 160–2600 | Промышленные котлы |
| GI DSPG | Дизель | 1581–10500 | Крупные котельные |
| Minicomist, Comist, TBML | Газ и дизель | по исполнению | Объекты с двумя видами топлива |
Котлы под эти горелки: настенные TESIS, TESIS PRO, TESIS C и CR, промышленные SINTESI, STEEL и KASKAD. Для настенного котла достаточно блочной горелки из линейки BTG, для промышленного нужна горелка с газовой рампой и, как правило, с модуляционным или двухступенчатым прогрессивным регулированием.
Какая горелка Baltur нужна котлу 700 кВт?
Газовая горелка 700 кВт для котла: точка 700 попадает в паспортный диапазон TBG 120 P, у которого минимум 240 и максимум 1200 киловатт, а режим работы двухступенчатый. Если нужна плавная модуляция, смотрят TBG MC (по каталогу от 80 до 22000) и GI MC (от 700 до 7000): у этих серий диапазон шире, чем у блочных TBG. Дизельный вариант для такой мощности: TBL P, по каталогу от 160 до 2600 киловатт.
Часовой расход газа прикидывают по низшей теплоте сгорания: мощность делят на её значение. Паспортные значения для двух видов газа приведены ниже.
| Газ | Низшая теплота сгорания, кВт-ч/Стм³ | Та же величина, МДж/Стм³ |
|---|---|---|
| Метан | 9,45 | 34,02 |
| Пропан | 24,44 | 88,00 |
Пример для метана: 700 / 9,45 = 74 Стм³/ч. Это ориентир для проверки проекта газоснабжения. Конкретную цифру берут из паспортной таблицы выбранной модели: например, для TBG 210 P расход указан как 42,3 и 222,2 Стм³/ч (минимум и максимум).
Что показывают паспорта: расход газа и давление
Ниже значения из технических характеристик наших инструкций. В паспортах расход приведён в нм³/ч или Стм³/ч, в таблице он дан так, как в источнике. Минимальное давление метана относится к работе на максимальной мощности при нулевом противодавлении в камере сгорания, поэтому при сопротивлении котла и рампы его проверяют отдельно.
| Модель | Мин. мощность, кВт | Макс. мощность, кВт | Расход метана, Стм³/ч | Давление метана, мбар | Стр. документа |
|---|---|---|---|---|---|
| BTG 3 | 16,6 | 42,7 | 1,7–4,3 | 12 | 5 |
| BTG 12 | 35 | 115 | 3,6–11,88 | 16,6–360 | 6 |
| BTG 28 | 100 | 280 | 10–28,2 | — | 6 |
| TBG 35, TBG 35P | 80 | 410 | 8–43 | 13–360 | 6 |
| TBG 60 | 120 | 600 | 12,7–63,5 | 20–360 | 6 |
| TBG 120 P | 240 | 1200 | 25,4–127 | 20–360 | 6 |
| TBG 210 P | 400 | 2100 | 42,3–222,2 | 30–350 | 6 |
| TBG 900 MC | 1000 | 9500 | 102–1005 | 119–500 | 6 |
| BGN 450 MC | 500 | 4300 | 53–455 | 68–500 | 6 |
| BGN 510 MC | 650 | 5100 | 69–540 | 95–500 | 6 |
Для BTG 15, BTG 20 и BTG 28 паспорт даёт расход природного газа 5,0–16,1, 6,0–20,6 и 10–28,2 нм³/ч, а давление указано только для сжиженного газа, одно значение на всю линейку.

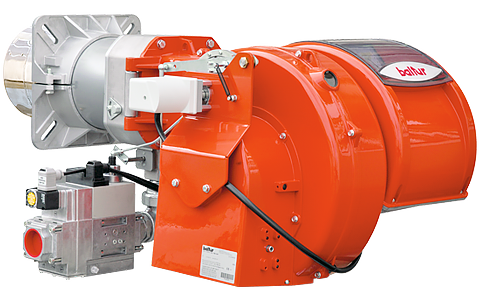

Как устроена газовая горелка Baltur для котла отопления?
Компоновка блочных и крупных серий совпадает: газовый тракт, воздушный тракт с головкой горения, контроль пламени и автомат горения.
Газовый тракт
На входе стоит газовая рампа. В паспорте TBG 45/60 она описана как основная рампа в исполнении ЕС: клапан функционирования и безопасности с электромагнитным приводом, блок контроля герметичности, реле минимального и максимального давления, регулятор давления и газовый фильтр (стр. 9). На горелках малой мощности применяют готовый клапанный блок, например DUNGS MB-DLE в BTG 3 (стр. 16). Реле минимального давления не даёт горелке выйти на розжиг при падении давления в линии.
Воздушный тракт и головка горения
Воздух подаёт вентилятор в кожухе из лёгкого алюминиевого сплава, расход регулируется заслонкой во всасывающем воздухозаборнике (паспорт TBG 45/60, стр. 9). Головка горения выполнена с огневой трубой из стали, а стяжной фланец позволяет регулировать выступ головки под разные типы теплогенераторов. Зазор между диском и головкой выставляют винтом: от него зависит скорость воздуха в зоне горения (паспорт BTG 3, стр. 10).
Контроль пламени и автоматика горения
Пламя контролируется электродом ионизации: в характеристиках TBG 35 и TBG 35P детектор пламени назван зондом ионизации (стр. 6), в TBG 45/60 указан контроль наличия пламени посредством электрода ионизации (стр. 9). Дополнительно стоит реле давления воздуха, а наблюдать за факелом можно через окошко в корпусе. Последовательностью розжига управляет автомат горения, и его модель зависит от серии: у BTG 3 это блок управления LME (стр. 12), у TBG 900 MC автоматика LME73 (стр. 1), на крупных горелках применяется Lamtec BT300, для которого есть отдельное руководство по построению кривой топливовоздушной смеси. Код с дисплея при блокировке расшифровывают по таблице кодов ошибок Baltur.
Что проверить, кроме мощности котла?
Топливо и давление газа
Метан и сжиженный газ требуют разных расходов и разных минимальных давлений, поэтому при заказе указывают вид топлива. Если давление в подводящей линии ниже паспортного минимума, горелка не выйдет на максимальную мощность, даже если её диапазон подходит по киловаттам.
Режим регулирования
Одноступенчатые горелки работают вкл/выкл, двухступенчатые дают две фиксированные ступени, двухступенчатые прогрессивные и модуляционные плавно меняют мощность. Для котлов, работающих с переменной нагрузкой, берут модуляционные серии, для стабильной нагрузки достаточно двух ступеней.
Геометрия и топка
Проверяют присоединительные размеры фланца, длину огневой трубы и выступ головки: короткая труба даёт перегрев передней части горелки, длинная упирается в кладку. Стяжной фланец у серий TBG позволяет менять выступ под конкретный котёл.
Источник
Диапазоны серий приведены по каталогу Baltur. Числовые характеристики моделей взяты из официальных инструкций раздела Документация, страницы указаны в нумерации самих документов:
- Инструкция Baltur BTG 3: характеристики, комплект поставки и обозначения узлов на стр. 5 и 6, регулировка воздуха на головке горения на стр. 10, блок управления LME на стр. 12, газовые клапаны на стр. 15 и 16.
- Инструкция Baltur BTG 12: характеристики по метану и пропану, стр. 6.
- Инструкция Baltur BTG 15 / 20 / 28: расход газа и мощность, блок управления, стр. 6.
- Инструкция Baltur TBG 35 / TBG 35P: мощность, расход метана, детектор пламени, низшая теплота сгорания, стр. 6.
- Инструкция Baltur TBG 45 / TBG 60: характеристики на стр. 6, конструктивные и функциональные характеристики на стр. 9.
- Инструкция Baltur TBG 120 P / 150 P / 210 P: мощность, расход метана и пропана, режим работы, стр. 6.
- Инструкция Baltur TBG 900 MC: мощность, расход газа, режим работы, автоматика LME73, стр. 1 и 6.
- Инструкция Baltur BGN 300 / 350 / 450 / 510 MC: мощность, расход метана, давления, режим работы, стр. 6.
Частые вопросы
Какая горелка нужна для котла 700 кВт?
Точка 700 попадает в паспортный диапазон TBG 120 P: минимум 240, максимум 1200 киловатт, режим двухступенчатый. Для плавной модуляции смотрят TBG MC и GI MC, для дизельного топлива подойдёт TBL P.
Как подобрать газовую горелку Baltur по мощности котла?
Нужны четыре числа: мощность котла, минимальное давление газа в линии, режим регулирования и присоединительные размеры. Мощность котла должна лежать внутри рабочего диапазона серии, а не на его границе. После выбора серии модель сверяют по таблице характеристик: мощность, расход метана, давление, тип автомата горения.
Подойдёт ли горелка Baltur для промышленного помещения с котлом 230 кВт?
Да, для 230 кВт подходит TBG 35 с паспортным диапазоном от 80 до 410 киловатт. Кроме киловатт нужны приточная вентиляция, газоснабжение с достаточным давлением и место под габарит горелки вместе с рампой. Если давление в линии ниже паспортного минимума, горелка не выйдет на максимальную мощность.
Как устроена газовая горелка Baltur для котла отопления?
Основные узлы одинаковы для блочных и крупных серий: газовый клапанный блок с фильтром, регулятором давления и реле минимального давления, вентилятор с воздухозаборником и заслонкой, головка горения с огневой трубой и диском, электроды и трансформатор розжига, датчик контроля пламени и автомат горения, который ведёт розжиг и уходит в блокировку при аварии (паспорт TBG 45/60, стр. 9).
Можно ли поставить на котёл горелку большей мощности?
Настраивать горелку выше паспортной мощности котла нельзя: мощность определяет котёл и его теплообменник, а горелка обеспечивает нужный расход топлива. Запас по диапазону полезен: чем дальше рабочая точка от верхней границы, тем устойчивее работа при колебаниях давления газа. Правило простое: диапазон горелки включает мощность котла, а рабочую точку выставляют при пусконаладке по паспорту котла.
Что дальше
Подбор заканчивается сверкой паспорта котла, таблицы характеристик горелки и проекта газоснабжения. Начните с раздела газовые горелки Baltur и обзора линеек в статье Горелки Baltur BTG и BTL. Для типовых объектов чаще берут BTG 12, TBG 35 и TBG 60, на крупных котельных TBG 120 MC и BGN 450 MC. Дизельные линейки собраны в разделе дизельные горелки Baltur, котлы под них в разделе SINTESI.
