Ошибка H009 и блокировки автомата Lamtec: что проверить и как сбросить

Коротко. H009 означает, что сигнал пламени отсутствует в конце времени безопасности: автоматика дала время на розжиг, но подтверждения пламени не получила, и горелка заблокировалась. Блокировка снимается кнопкой «ВВОД» на панели UI300, но сброс без устранения причины ничего не даёт. Порядок такой: записать H009 с подкодами D1 и D2, проверить датчик пламени и его положение, кривую в положении розжига, подачу и давление топлива, заземление датчика, затем сбросить. Через LSB и интерфейс действует лимит 4 сброса за 15 минут. Коды вида E01 на дисплее котла к Lamtec отношения не имеют и расшифровываются по паспорту котла.

Что такое блокировка автомата Lamtec

Блокировка — это защитное состояние, в которое автомат горения переводит горелку при отказе функции безопасности. Клапаны сразу закрываются, повторный пуск невозможен до разблокировки. Полная таблица H-кодов с подкодами D1 и D2 разобрана в статье Коды ошибок Baltur; здесь разбираем механику самой блокировки и самую частую из ошибок пламени.

Состояние панели UI300 различает два случая. Если кнопка «ВВОД» мигает красным светом, горелка заблокирована и сброс выполняется нажатием этой кнопки. Если кнопка горит постоянно, на дисплее отображается код ошибки, а горелка перезапустится автоматически. Для установления причины нужны все три значения: код ошибки, подкод D1 и подкод D2; код без подкодов не указывает узел.

Ошибка H009: что происходит в горелке

H009 срабатывает по окончании времени безопасности: это интервал, в течение которого автоматика ждёт подтверждения пламени после открытия топливных клапанов. Первое время безопасности составляет 3 секунды на газе и 5 секунд на жидком топливе, второе имеет те же значения. Если к концу этого интервала датчик пламени не дал сигнал, клапаны закрываются и автомат блокируется.

От H001 и H003 та же ошибка отличается моментом: H001 и H003 фиксируют отсутствие или потерю пламени во время розжига, H009 именно истечение времени безопасности без сигнала. Если пламя пропадает в течение 3 секунд после времени безопасности, появляется ошибка 10, а за ней ошибка 4. Такие цепочки кодов прямо указывают на неустойчивое пламя, а не на полный отказ розжига.

Что проверить при H009

Список проверок для H009 из «Кодов ошибок BT300» длиннее, чем у большинства ошибок, потому что причина может быть и в топливе, и в механике, и в электрике. Порядок расставлен от простого к сложному.

1. Настройку кривой в положении розжига: при малом количестве газа или избытке воздуха горелка не разжигается именно в этой точке.
2. Исправность трансформатора розжига и запальной горелки: без искры пламени не будет вовсе.
3. Исправность датчика пламени и его положение: загрязнение, нагар и смещение дают ложное «нет пламени».
4. Стабильность и качество пламени: отрыв факела на границе розжига выглядит как отсутствие пламени.
5. Открытие топливных клапанов: неисправный или негерметичный клапан не подаёт топливо.
6. Подачу топлива и его стабильное давление: закрытый кран или просадка давления в момент пуска.
7. Заземление датчика пламени и горелки.
8. Обрыв или короткое замыкание кабелей датчика пламени.
9. Правильность электрического подключения.
10. Значения параметров P302, P303 и P800: конфигурация запальной горелки и тип датчика пламени.

По практики сервисной службы чаще всего виноваты первые три пункта. Параметры P302 и P303 задают конфигурацию запальной горелки на жидком и газовом топливе, P800 выбирает датчик пламени; их неправильное сочетание даёт блокировки по пламени, в том числе H003 и H005. Значения и таблицы этих параметров разобраны в статье Параметры Lamtec BT300.

Как правильно сбросить блокировку

Сброс — не ремонт, а разрешение на повторную попытку розжига. Порядок для локального сброса с панели.

1. Убедитесь, что причина устранена: сброс без проверки даёт повторную блокировку в том же цикле.
2. Посмотрите на дисплей: при мигающей красной кнопке «ВВОД» автомат ждёт разблокировки.
3. Нажмите кнопку «ВВОД»: BT300 разблокирован, горелка перейдёт к пуску по разрешающему сигналу.
4. Если нужно работать с меню при блокировке: кнопка «Возврат» переводит из окна ошибки в главное меню, ошибка продолжает мигать вверху слева, панель остаётся рабочей.

Дистанционный сброс возможен двумя путями: через клеммы и через LSB. По умолчанию сброс аварии выполняется через клеммы Х10 и LSB; если включён контроль CPI-сигнала (бит 2 параметра 329), сброс возможен только через LSB. Кнопочный сброс на панели доступен всегда.

У сброса есть тонкость, связанная с параметром 325 «Режим настройки запальной горелки». Документация различает «быстрый» и «длительный» сброс: при длительном сбросе счётчик параметра 325 обнуляется, и следующий пуск выполняется с полной предварительной продувкой и контролем герметичности клапанов, поэтому в режиме наладки рекомендован быстрый сброс. Быстрый сброс при этом действует не для всех ошибок. Автоматический перезапуск после аварии задаёт параметр 328: при значении 0 перезапуска нет, при значении выше нуля автомат ждёт указанное число секунд и стартует сам.

Ограничения на сброс: H889 и лимиты

Частый сброс без диагностики не остаётся безнаказанным. Ошибка H889 «Частый сброс ошибки» появляется, когда выполнено более 4 сбросов в течение 15 минут по интерфейсу, LSB или локальной сети; дальнейшие попытки игнорируются, а через 15 минут возможность дистанционного сброса активна снова. H889 возникает и при подаче сигнала разблокировки, когда горелка не заблокирована. Сброс ошибки: подождать 15 минут либо кратковременно отключить электропитание BT300 и после этого сбросить ошибку. Локальный сброс через дискретный вход возможен всегда.

Отдельно про счётчик пусков: если после третьего сброса подряд код возвращается, автоматика исправна, неисправность в оборудовании. Дальнейшие сбросы просто приближают H889.

Почему E01 на котле — не ошибка горелки

Коды вида E01 на дисплее котла Baltur относятся к собственной системе диагностики котла, а не к автомату горения Lamtec. Общей таблицы «кодов Baltur» не существует: у горелок с Lamtec это H-коды с подкодами D1 и D2, у котлов SINTESI, STEEL, KASKAD и TESIS своя маркировка, описанная в паспорте конкретной модели. Поэтому запрос «е01 ошибка на котле балтур» решается в два действия: определить, на дисплее какого устройства горит код, и открыть документ на это устройство.

Практический случай пересечения: котёл останавливает горелку по своей защите, а на автомате горения при этом видна пиктограмма «Помощь 9: разомкнута цепь безопасности котла». Это не блокировка, а информационное сообщение: горелка не может стартовать, пока цепь безопасности котла разомкнута. Устраняется причина на котле, сброс автомата не требуется.

Когда звать сервис

Часть проверок из списка H009 доступна без приборов: открыт ли кран, есть ли давление в магистрали, не загрязнён ли датчик пламени. Но настройка кривой в положении розжига, замена датчика, проверка клапанов и всё, что касается газовой части, выполняются только сервисным инженером с газоанализатором. Автоматика горения — контур безопасности: розжиг с нарушенным соотношением топлива и воздуха опасен. Если после чистки датчика и проверки подачи топлива H009 возвращается, горелку оставляют в блокировке и вызывают сервис.

Ещё один повод для инженера: параметры P302, P303 и P800 имеют уровни доступа, второй уровень позволяет задать значения, не соответствующие нормативам установки. Самостоятельное изменение этих параметров выводит настройку из допустимой области, и ошибки пламени станут системными.

Источник

Источники — официальные документы Lamtec из нашего раздела документации.

• «Коды ошибок BT300»: ошибка 9 (H009) и список проверок, ошибка 10, ошибка 889, стр. 6, 7 и раздел дополнительных ошибок.
• «Инструкция по эксплуатации BT 300»: разблокировка кнопкой «ВВОД», стр. 55; времена цикла t7, t9, стр. 35; пиктограммы «Помощь», стр. 197-198; сброс через LSB, стр. 146.
• «Список параметров BT 300»: параметры 325, 328, 329, стр. 28-29.

Паспорта котлов — в разделе Документация.

Частые вопросы

Как сбросить ошибку H009 на горелке Baltur

Кнопкой «ВВОД» на панели UI300, когда она мигает красным светом. Перед сбросом устраните причину: проверьте датчик пламени, положение розжига, подачу топлива и заземление. Сброс без устранения причины даёт повторную блокировку.

Почему H009 появляется снова после сброса

Потому что причина не устранена. Чаще всего это положение розжига с недостатком газа или избытком воздуха, загрязнённый или смещённый датчик пламени, либо неисправность трансформатора розжига. Три подряд возврата кода — признак оборудования, а не автоматики.

Что значит E01 на котле Балтур

Это код котла, а не горелки. Котлы SINTESI, STEEL, KASKAD и TESIS имеют собственную диагностику, и код вида E01 ищут в паспорте конкретной модели. Если на панели автомата горения при этом видна «Помощь 9», разомкнута цепь безопасности котла.

Сколько раз можно сбрасывать блокировку Lamtec

Через программу интерфейса, LSB и локальную сеть — 4 сброса за 15 минут; при превышении появляется H889 и попытки игнорируются. Локальный сброс кнопкой или через дискретный вход возможен всегда, но это не отменяет диагностику.

Чем H009 отличается от H001

H001 фиксирует отсутствие или потерю пламени во время розжига, H009 — отсутствие сигнала пламени в конце времени безопасности: контрольный интервал истёк, подтверждения не было. Список проверок у H009 шире и включает подачу топлива и открытие клапанов.

Что делать дальше

Полная таблица H-кодов и расшифровка подкодов D1 и D2 — в статье Коды ошибок Baltur: H-коды Lamtec и подкоды D1/D2, параметры конфигурации пламени — в Параметры Lamtec BT300: P302, P303, P800.

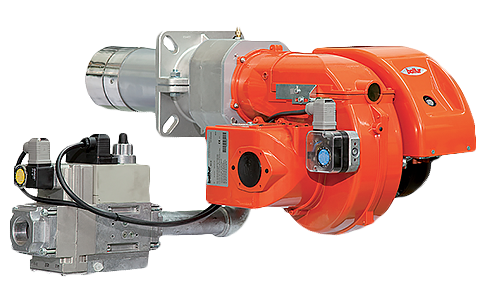

Горелки с автоматикой Lamtec — в разделе газовые горелки Baltur: TBG 35, TBG 45, TBG 60, TBG 120 MC, BGN 450 MC. Промышленные котлы — в разделе промышленные котлы. Наши инженеры принимают коды с дисплея и ведут диагностику по документации производителя.
